Не работает сокет процессора

Погнули ножку у процессора или у материнской платы. Конец или нет?

Ситуация номер 1

И вот вы купили все комплектующие и потираете руки перед сборкой компьютера своей мечты. Распаковали все комплектующие, подготовили отвёртку, рабочее место для сборки. Открываете аккуратно коробку с процессором AMD и по какой то фантастической причине он летит вниз со стола. Моля всех богов, вы поднимаете свой Ryzen 5 и с болью видите гнутый ряд ножек.

К счастью ножки процессоров AMD выполнены из качественного сплава меди с золотым напылением. И если вы просто погнули ножки как на картинке, то выпрямить их не составит труда.

Берем тонкий нож, например канцелярский, настольную лампу и проведя лезвием по всему ряду аккуратно отгибаем поврежденные ножки. Периодически проверяем на свет свой результат. Если вам никак не удается добиться идеально ровной ножки, то ничего страшного — аккуратно проверьте процессор опуская его в сокет материнской платы и чуть нажав сверху. Усилие делать не нужно.

Ситуация номер 2

Или ножка сломалась сразу же после падения, или же она настолько сильно загнулась, что при разгибании она отлетела.

Не спешите браться за паяльник, возможно эти ноги вам и не нужны! Видите ли не каждая нога отвечает за важные функции работоспособности процессора, некоторые идут просто как резервные.

У меня на практике было такое, что просто отказывал один канал оперативной памяти из-за оторвавшихся 6 ног. Пользователь продолжал пользоваться компьютером с одним каналом памяти.

Ситуация номер 3

У вас процессор Intel и вы каким то образом погнули или вырвали ножки на материнской плате.

Выпрямлять ноги на матери Intel ситуация не из приятных. Во-первых их не выпрямить так же ножом, как и на АМД, требуются тонкие инструменты. Во-вторых они идут не прямые, а со скосом. В-третьих ломаются они гораздо охотней.

Так что при ситуации как на картинке — покупайте новую мать. Если же у вас проблемы с парой ножек, то можете попробовать запустить так. Вполне возможно, что как и с ситуацией 2 ножки не отвечают за жизненно важные операции.

Ну а если вы все же бесповоротно уничтожили свой процессор, то придется купить новый.

Источник

Что делать, если погнул или сломал ножки процессора AMD

Самая распространенная проблема процессоров AMD — погнутые ножки. С процессорами от Intel дела обстоят проще, они менее подвержены механическим повреждениям. Восстанавливать поврежденные ножки на Intel сложнее, чем на AMD.

C процессорами от AMD нужно обращаться ювелирно. Как можно его повредить:

• Доставая из упаковки, после покупки нового.
• Неправильная транспортировка. Перевозить процессор без какой-либо упаковки крайне нежелательно. Встречал много случаев, когда человек просто бросал процессор в карман и потом сожалел о своем поступке.
• Банальное падение. Самое страшное для процессоров от AMD, объем повреждений ножек поражает.
• Можно погнуть ножки при неправильной установке в сокетный разъем материнской платы.
• При снятии системы охлаждения, когда кулер отсоединяется вместе с прилипшим процессором.
• При попадании термопасты в сокет и установке процессора. Причина банальная неаккуратность человека, особенно у любителей добавить побольше термопасты. Вся лишняя термопаста выдавливается и остается там где ее не должно быть. При снятии и повторной установке процессора процент попадания термопасты в сокетный разъем увеличивается. При запуске компьютера может произойти замыкание, появится запах гари.

Как восстановить погнутые ножки процессора AMD.

Механическим способом. Если плохое зрение, то потребуется воспользоваться лупой или иным приспособлением. Если проблем со зрением нет, то берем обычную иголку или медицинскую от шприца. Острый кончик медицинской иглы, желательно обрезать, так будет удобнее работать. Аккуратно стараемся выровнять все ножки, важно не сломать их. Конечно, нужно исходить от степени повреждений, можно дополнительно выравнивать целый ряд, к примеру маленьким ножиком, пластиковой или металлической лопаткой из набора для ремонта телефонов.

После того как визуально ножки будут выглядеть прямыми, аккуратно пробуем установке в сокетный разъем. Не нужно давить, прилагать какие-то излишние усилия. Процессор должен устанавливаться легко и плавно. Если этого не происходит, значит ножки выравнены не полностью. Повторяем процедуру.

Как восстановить сломанные ножки процессора.

Потребуются определенные навыки пайки. Отломанные ножки от вашего процессора маловероятно что найдете, скорее всего потребуется донор (другой процессор от AMD). Но не стоит спешить сразу брать паяльник и что-то стараться припаять. Некоторые ножки не повлияют на работу, так как являются резервными. Просто нужно попробовать установить процессор, и произвести запуск.

Если изображение на экране не появилось, то требуется восстановление ножек. Сразу предупреждаю, что если правильно припаять отломанные ножки, нет 100 % гарантии, что процессор запустится. Обычно все получается наоборот, пользователя ожидает покупка нового процессора.

Если нет навыков пайки, а процессор дорогостоящий, то лучше обратиться в мастерскую, к мастеру с опытом восстановления сломанных ножек на процессорах AMD. Со старыми и дешевыми процессорами смысла возиться нет, проще купить аналогичный на вторичном рынке.

Всем спасибо за внимание, подписывайтесь на канал, чтобы не пропускать новые публикации.

Источник

Не работает сокет процессора

Сегодня ремонт материнки на свежем сокете от синих, а именно LGA 1200. Материнка свежая очень, да и в целом вполне нормальная (имхо). На вид явно несколько дней с покупки, пыли почти нигде нету, вся плата в целом чистая и «глянцевая», нету ещё того тонкого слоя пыли просто. Однако уже имеет проблему, но не с завода.

Привезли комплектом материнка+процессор сразу, что правильно, в идеале бы модули памяти сразу, но ладно.

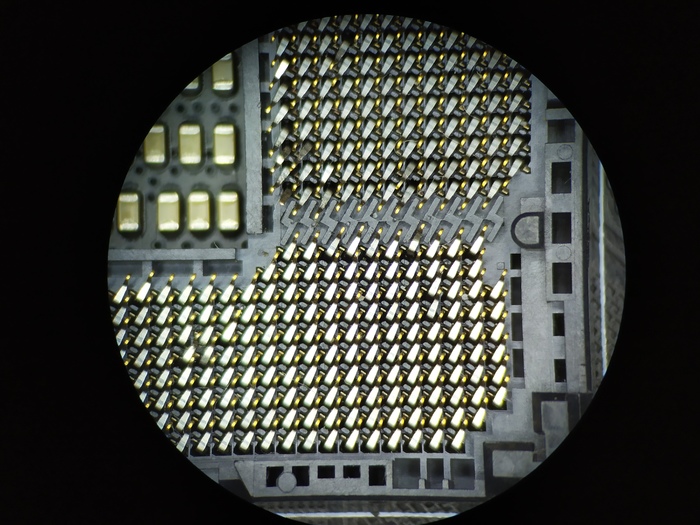

Проблема обычная — сокет. Фото сокета целиком дало бы мало представления о повреждениях, поэтому фото сразу в микроскоп.

Забавно, но что тут делают ворсинки от чего-то неизвестного?

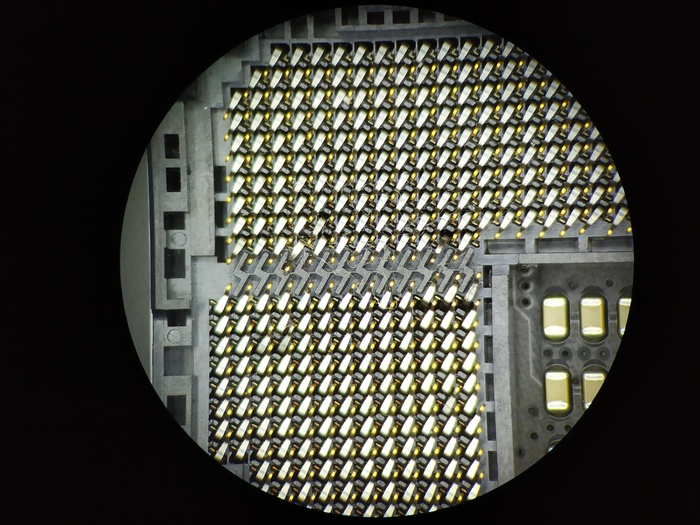

По всему сокету проблемные ножки, к тому же приличное кол-во. В таком случае полная замена только. Новый сокет выглядит отлично, осталось заменить только.

Сняли дохленький сокет и подготовили место для нового, ну и отмыли плату заодно

И да, там справа царапины по плате, но подран только лак оказался.

Новый сокет словно тут и был всегда, справа родной убитый с общим видом.

Проверять слоты ОЗУ тестером желания нету, потому что тестер мусор ещё тот, а разбираться что должно у нег осветиться на рабочей плате, а что нет — не хочу. Поэтому рискну положиться на опыт и нормально севший сокет сразу.

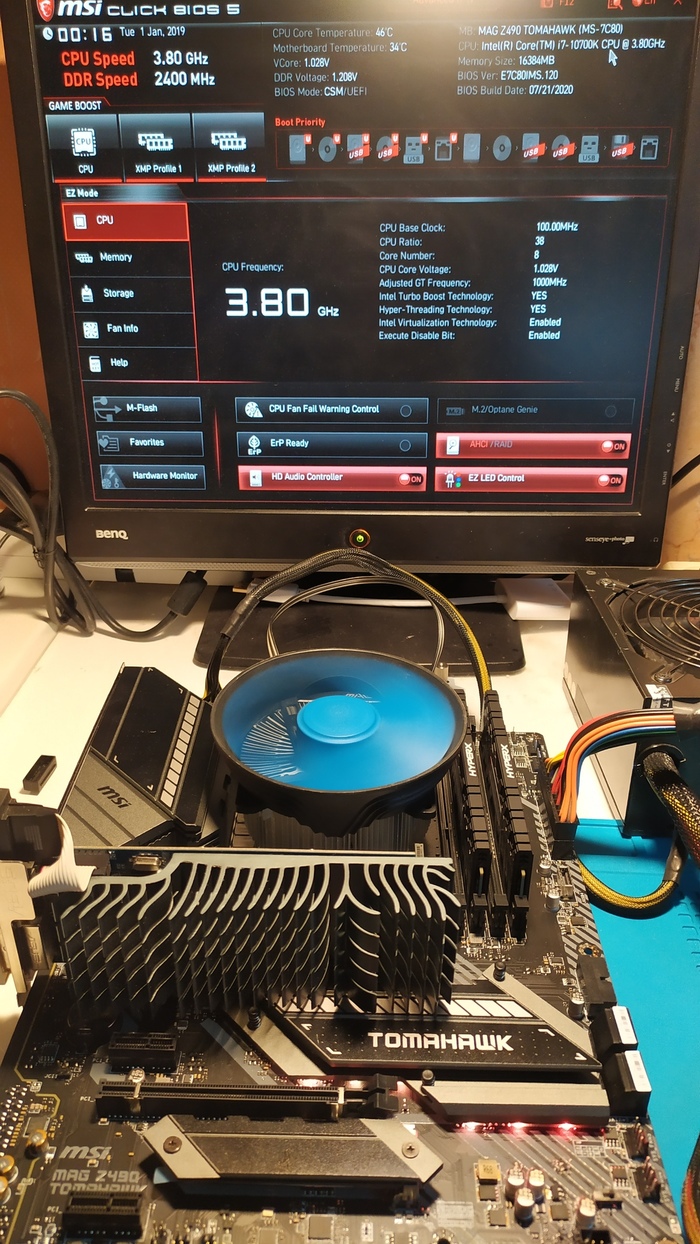

На удивление сокет впаялся сразу и без проблем, иначе бы 2х канальный режим не работал

Пустые слоты тоже были проверены сразу — всё работает

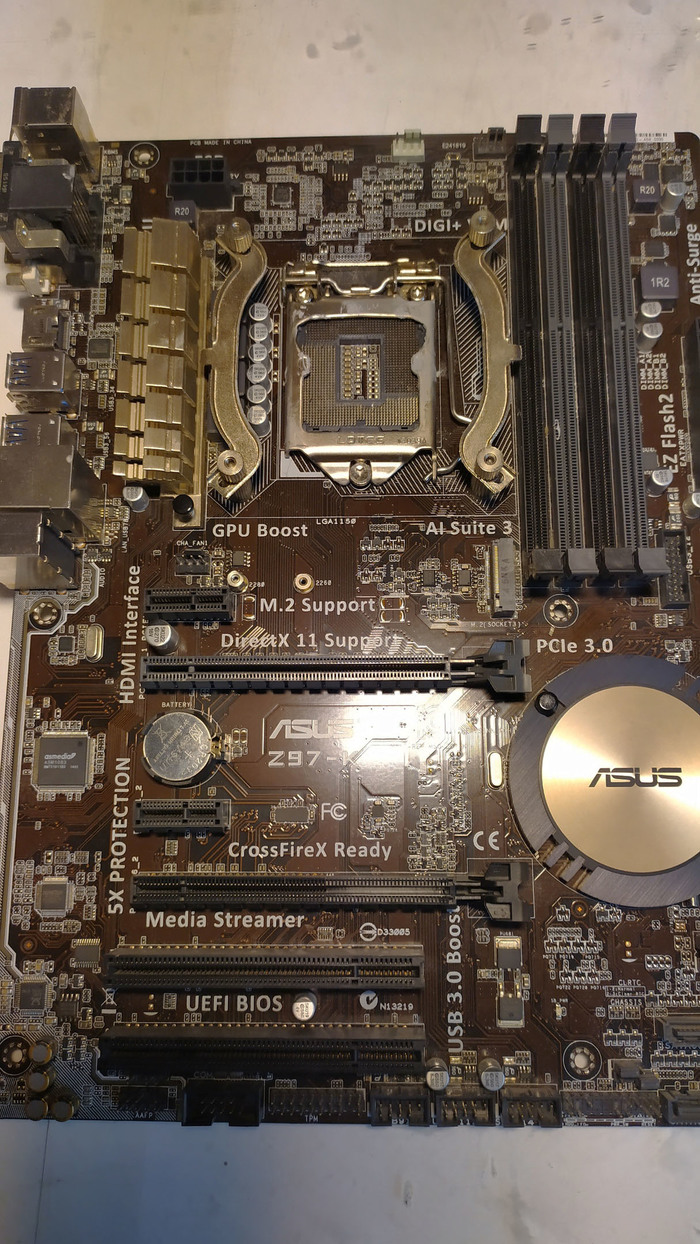

Ватный диск против Asus z97k

Не так давно был пост про чистку сокета тряпочкой от пасты. Сегодня похожая ситуация в целом. Изначально в плате был установлен какой-то из i5 процессоров, владелец решил обновить процессор на более производительный (Xeon из списка на сайте), текущий проц вытащили из сокета, но не без приключений. То ли с текущего процессора паста упала на ножки, то ли с системы охлаждения. Владелец решил удалить пасту ватным диском, удалил даже, но после установки нового процессора плата не включилась уже.

«Я осмотрел так сокет, там ножек 10 примерно надо поменять только»

А вот так выглядит сокет по факту, сколько явно убитых ножек можете сам посчитать.

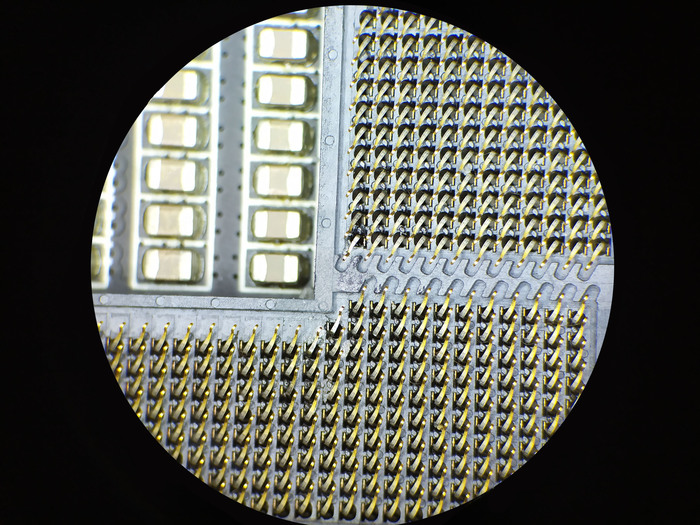

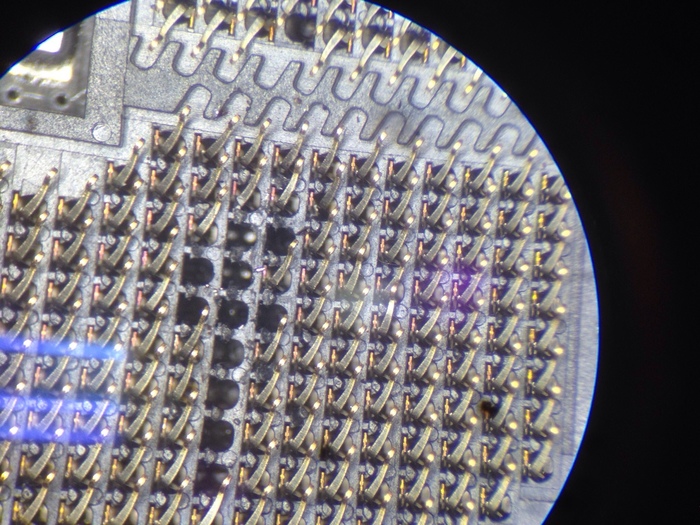

Крупным планом сокет выглядит ещё хуже, видны ворсинки ватного диска даже.

Обломившаяся ножка лежит ниже сокета, что тоже опасно, но уже для платы больше, сокету хуже уже не будет, всё равно убитый.

-у вас тут далеко не 10 ножек совершенно, весь сокет менять только

-хорошо, если уж делать нормально, то давайте сразу целиком менять

«дешевле бу купить, чем менять сокет» — скажут многие

«ну эта работала с i5 отлично, лучше её сделать, бу может и дохлой оказаться даже» (с) владелец

Сокет с флюсом подготовлен к демонтажу с платы

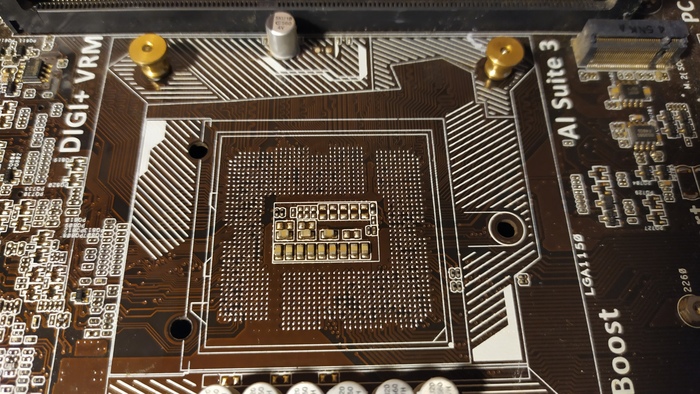

Родной сокет снят, а место под новый подготовлено и отмыто

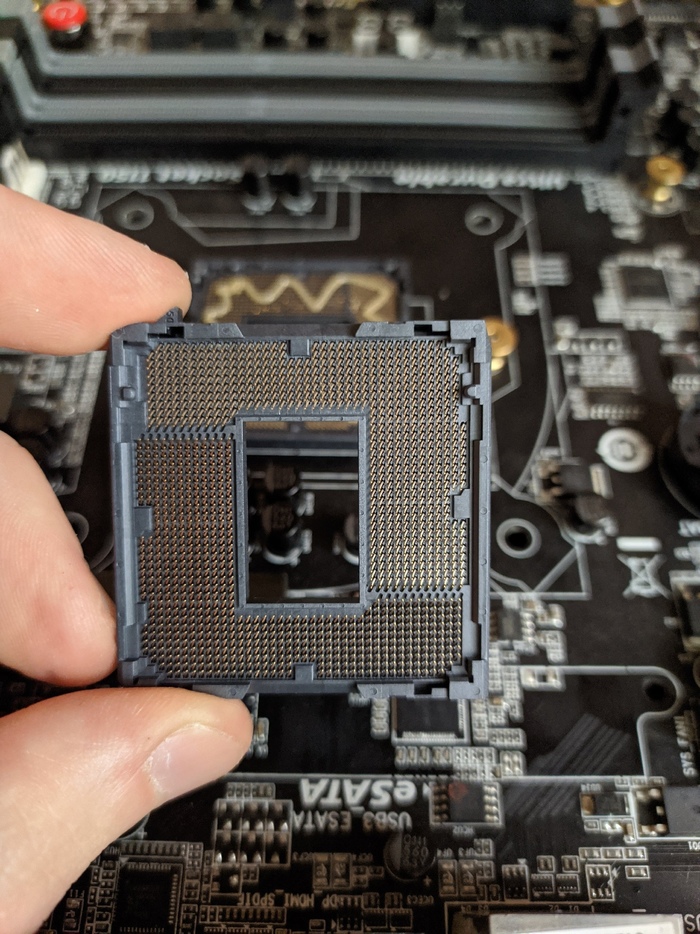

Новый сокет с идеальным ножками готов поселиться на плату

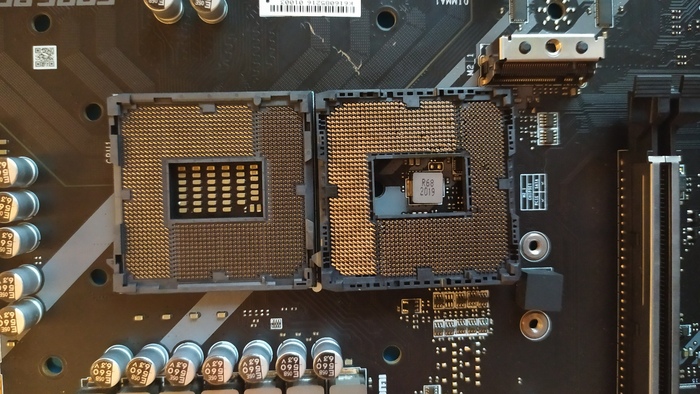

Поселился на плату и выглядит как с завода, снизу родной сокет, который отправился в мусорку просто.

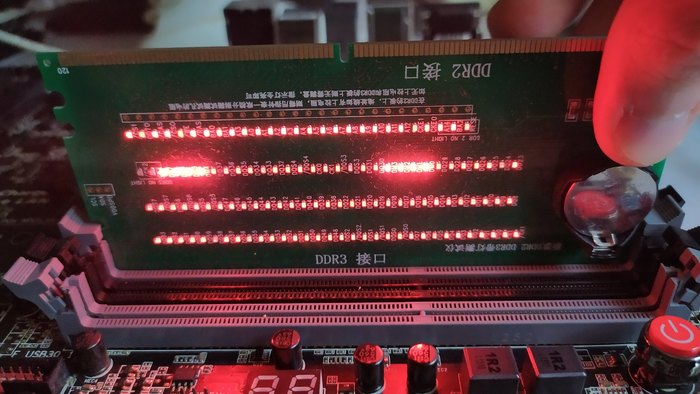

Само собой проверка каналов памяти, дабы не было потом претензий, что не работает какой-то слот. Или всё уже хорошо должно быть, или надо доделать, чтобы так оно стало.

Всё отлично, можно собирать для проверки.

Успешный старт был со второго раза, потому что батарейка с платы снималась.

Оба канала памяти работают, всё хорошо. За кадром обновил БИОС на последнюю версию, хотя и с этой Xeon должен поддерживаться, но мало ли.

«поставил проц, память и собрал в корпус всё, запустилось с первого раза и всё работает, спасибо» (с) владелец

Тряпочка и сокет на Gigabyte z87x-ud3h

Сегодня для разнообразия ремонта будет десктопная материнка на 1150 сокете.

Владелец решил сделать полную чистку и профилактику системника, ну и разумеется достал проц, пока вытирал с него пасту — с проца свалился кусок этой пасты прям в сокет. Решением было не вытряхнуть кусок пасты, которая, скорее всего была засохшая уже, а ВЫТЕРЕТЬ этот самый кусок просто.

Собственно сама плата:

Попытка вытереть кусок пасты, которая явно не увенчалась успехом.

Скорее всего зацепилась в нескольких местах за ножки просто, а дальше тряпка взбесилась и погнула кучу ножек.

Тут только полная замена уже нужна, а не несколько ножек заменить.

Так что можно снимать всё с платы и готовить сокет к демонтажу, выдавив на него змею из флюса.

Новый сокет имеется и ждёт своего времени

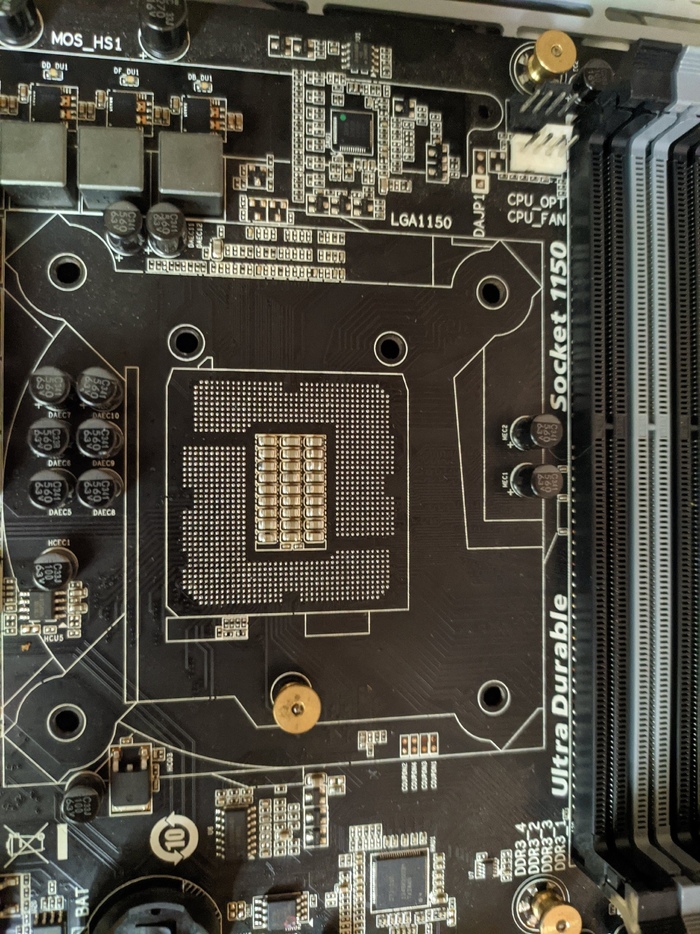

Убитый сокет снят с доски, а место для установки нового подготовлено

Новый сокет с ровными ножками установлен

Снизу для наглядной разницы родной сокет, который убила тряпка

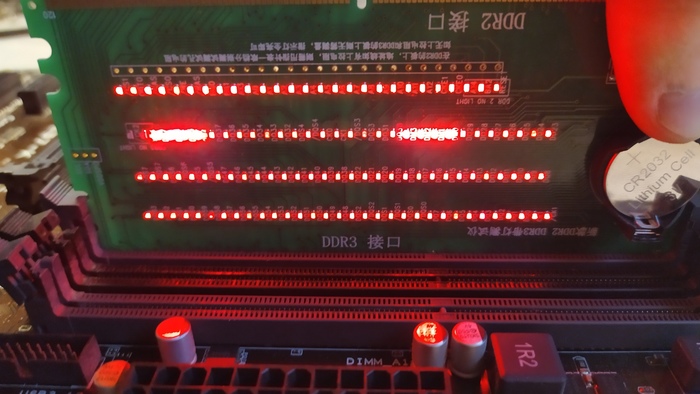

Из основного — проверка контактов на оба канала памяти в слотах. Вроде всё хорошо.

Запуск успешный, двухканальный режим ОЗУ тоже работает.

Возможные проблемы обычно выявляются при тестировании и установке процессора несколько раз в сокет, в остальном проблем не должно быть.

На этом ремонт можно закончить.

Все скидки и промокоды в одном месте

Вы там как, готовы к осенним распродажам? Чтобы не пропустить самые интересные и выгодные предложения, подпишитесь на полезный телеграм-канал Пикабу со скидками. Да, Пикабу не только для отдыха и мемов, но и для экономных покупок!

В «Пикабу Скидки» вы найдете актуальные предложения:

• доставки еды (KFC, Delivery Club, «Папа Джонс»);

• книги («Читай-город», «Литрес», Storytel);

• услуги и сервисы («Делимобиль», Boxberry, «Достависта»);

• маркетплейсы и гипермаркеты (Ozon, «Ашан», «Яндекс.Маркет»);

• одежда и обувь (Adidas, ASOS, Tom Tailor)

• бытовая техника и электроника («М.Видео», «Связной», re:Store);

• товары для дома (IKEA, «Леруа Мерлен», Askona);

• косметика и парфюмерия («Л’Этуаль», «Иль де Ботэ», Krasotka Pro);

• товары для детей («Детский мир», MyToys, Mothercare);

• образование («Нетология», GeekBrains, SkillFactory);

• аптеки и здоровье ( Linzi.ru , iHerb, интернет-аптека 36,6);

• и еще куча-куча всего.

Поправили ножки в сокете и не помогло. Ремонт AsRock z68 extreme 3

На ремонт принесли материнку на 1155 сокете, которой погнули ножки в сокете. Случилось сие как обычно бывает — после чистки всего системника, ну и проц надо вытащить было тоже. После этого перестали работать сразу все 4 слота ОЗУ, но лично не проверял это. Ножки пытались выправить и это удалось, вот только лучше плате не стало всё равно.

Проблемную область видно сразу, есть ещё слева немножко, но там мелочи оказались

После осмотра вот эти ножки требуют и нет, они не ровные, хоть и выглядят таковыми

Выпаиваем этих трупов и собираем для фотки, как некоторые просили в комментах

Возможно расхождение по кол-ву трупиков в итоге, 1-2 потеряются, либо походу дела прибавится столько.

Новые и ровные ножки подготовлены

Впаиваем на свои местах их и получается примерно так

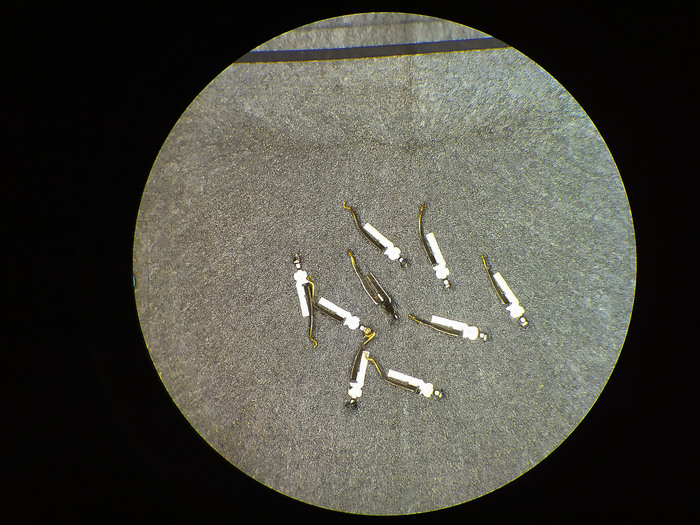

А это небольшое кладбище дохлых ножек, как просили некоторые люди

Теперь сокет выглядит вот так

И плата не запустилась, замечательно.

После осмотра нашлось место со сбитым элементом под чипсетом. Тут должен быть резистор, а его нету.

Резистор вернулся на своё место.

Теперь плата запускается и все 4 слота ОЗУ работают тоже.

На этом ремонт можно закончить

«Там лишь несколько ножек только поправить и 2 слота ОЗУ заработают» Ремонт MSI Z370 SLI PLUS

Сегодня очередной ремонт сокета после неудачной установки процессора, а может и кулера даже, что тоже имеет место быть. Владелец рассказал, что он купил её новую, к ней взял I7 8700k, который сразу скальпировал (он этим занимается с его слов), ну дальше продолжил собирать как обычно, вроде опыта достаточно, но после сборки 2х канальный режим памяти что-то не заработал, как и правая пара слотов под память, ну и плата запускалась только с оперативкой в левой паре слотов ОЗУ. «Я вытащил процессор, посмотрел на сокет и нашёл 3-4 кривых ножки, вроде они на память все»

Таким комплектом это всё приехало, установлен процессор-затычка разве что.

У быстрого осмотра большие сомнения насчёт 3-4 ножек в сокете, к тому же что-то повреждено рядом с левым нижним отверстием для крепления кулера. Подозрительных областей в сокете целых 5.

Можно начать с пристального осмотра и хорошо посчитать кол-во ножек, который придётся менять.

Тут уже 3 штуки имеется.

Итого: 10 ножек под замену

Выпаиваю феном без низа.

Ставлю целые ножки обратно и получаю вот такой результат

Другой цвет из-за позолоты на контактах, у старых сокетов так делали, сейчас, видимо, не нужно уже. Остальные участки сокета ограничились мелкой правкой ног только.

Теперь можно вернуться к повреждённому элементу. Им оказывается разбитый в труху резистор, при демонтаже он ещё и раздвоиться решил.

В схеме на доску глянул номинал и поставил целый резистор на своё место.

После всего этого плату можно включать.

2х канальный режим памяти теперь работает, дальше под виндой проверить плату и на этом можно закончить.

P.S. Ну да, можно и не менять ножки, сидеть и пытаться выгнуть их обратно, когда они из формы буквы Г стали иметь форму скобки «(» и уже сейчас нету контакта с процессором. В итоге от постоянных шевелений во все стороны, чтобы ножка стала хоть как-то похожа на нормальную, она в итоге обломится на уровне пластика и на этом «просто выгнуть можно, менять дороже» всё кончится, и всё равно придётся менять их, только уже дороже будет.

Юзер против новенькой Gigabyte Z370 AORUS Gaming

Попала в ремонт новенькая AORUS Z370 Gaming от Gigabyte.

Материнская плата хоть и новая, но с множеством проблем после пережитых ею страданий. Проблема №1, она же основная — это убитый сокет.

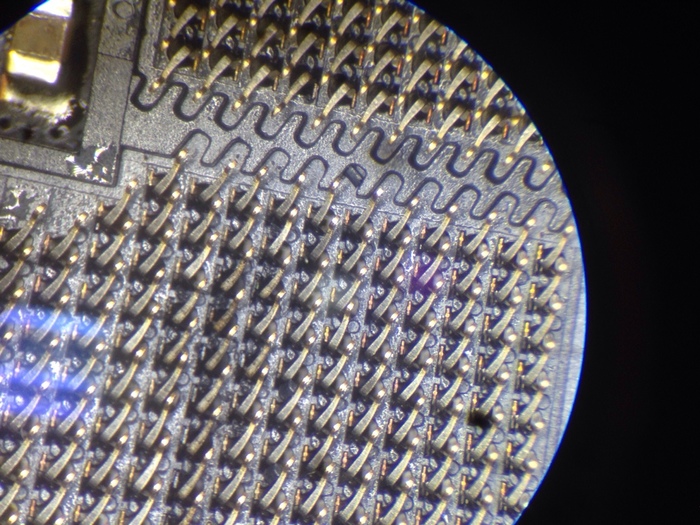

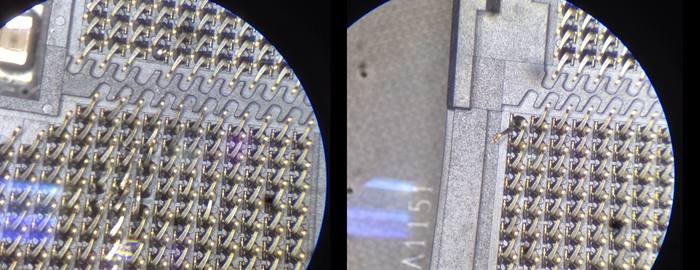

Под микроскопом видно лучше

Проблема устраняется за пол часа с перекурами путём замены всех повреждённых ножек

Видимо процессор уронили в сокет во время первой установки. Типовой случай.

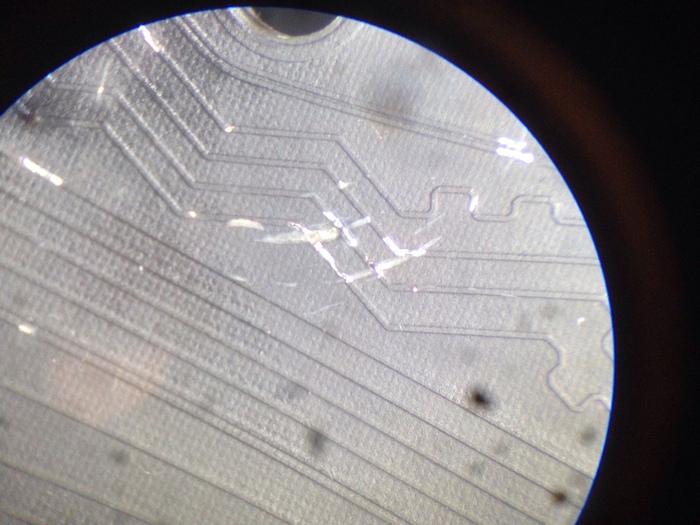

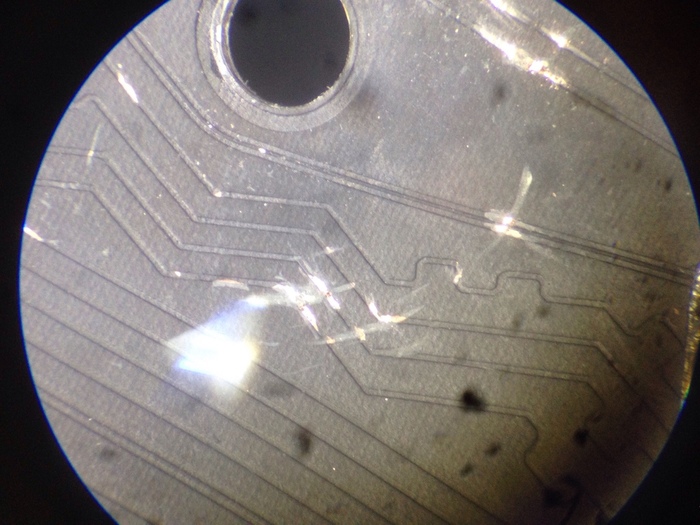

А вот проблема №2, скрытая. Хотя и не особо скрытая, просто обратил внимание после восстановления сокета, когда инициализация платы останавливалась на определении оперативной памяти — код С1

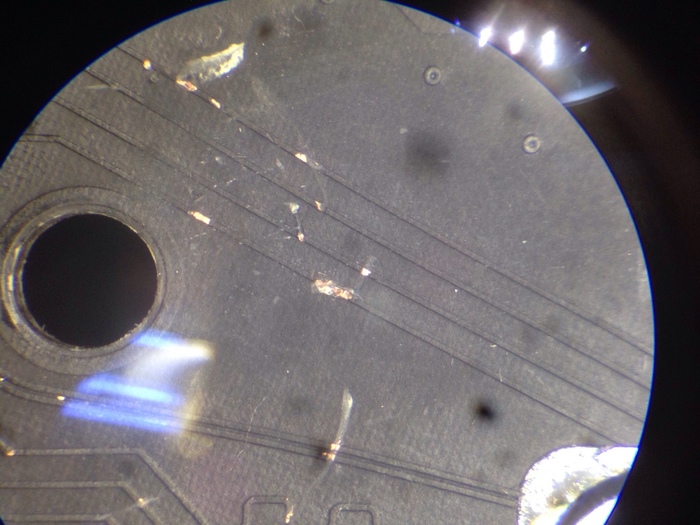

Тут уже видимо жестко ставили систему охлаждения. В итоге множественные повреждения лака и дорожек.

Восстановлено и залито парой слоёв лака, чтоб наверняка не порвали снова.

Только после этого материнская плата начала нормально запускаться.

Материнская плата спасена.

Компьютерный мастер сломал новую материнку Asus TUF Z370-PLUS GAMING

Новая материнская плата Asus TUF Z370-PLUS GAMING пару дней назад приехала из онлайн-магазина и сразу попала ко мне в ремонт после сборки ПК.

Заказчиком ремонта был не сам владелец, а компьютерный мастер, который взялся за сборку ПК на дому у владельца. История платы довольно трагична.

При сборке всё было хорошо. Комплектующие без проблем подходили друг к другу, платы успешно вставлялись в подходящие слоты — детский конструктор с лёгкостью собирался. Когда ПК был полностью собран, он включился. Только изображение на мониторе так и не появилось.
Вместо того чтобы разобрать систему и собрать её на столе без корпуса, как это нужно делать в первую очередь в любой непонятной ситуации с ПК, мастер-сборщик решил что во всём виноват процессор (подлый i5-9400)

Далее, после нескольких «перекладываний» процессора, мастер почему-то решил что все ножки сокета замяты и не контактируют с площадками на процессоре.

. потому что их все замял процессор, когда я его в первый раз установил.

и было принято решение их ВЫПРЯМИТЬ.

Немного поясню масштабы проделанной мастером работы. В нормальном состоянии ножка сокета имеет форму буквы «Г».

То есть сам контакт относительно основания расположен под углом около 110-120 градусов. Когда процессор ложится в сокет, то нажимает на ножки, за счёт чего достигается надёжный контакт между площадками на процессоре и сокетом.

ВСЕ до единой ножки были выпрямлены вверх. Все 1151 ножек.

Вот что в результате получилось:

Восхитительно трудоёмко! Но неработоспособно.

Я, признаться, позавидовал терпению человека, который несколько часов вручную без микроскопа кропотливо выпрямлял все до единой «замятые ножки» 1151 сокета.

Чтож, меняю сокет с надеждой что специалист не пытался запускать плату в таком состоянии. Сопротивление хаба вроде бы в норме. Линии RTC и data USB тоже. Но всё это не 100% показатель исправности. Память и процессор проверил на другой плате.

Так же компьютерный мастер пожаловался, что сокет перестал закрываться после проведённой им работы по «выравниванию» всех ножек. Надеюсь материнка таким образом не дала себя убить.

Несколько человекочасов кропотливого труда в мусорное ведро. (Аж волосы шевелятся. )

Ставлю новый сокет (с правильно замятыми на заводе ножками) на предварительно подготовленное посадочное место

Новый сокет запаян

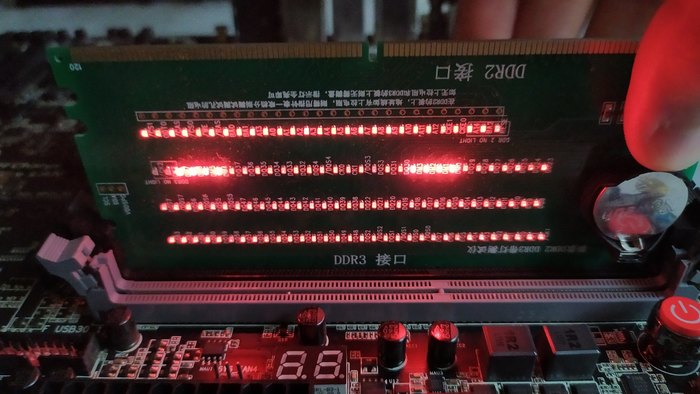

Проверяю DDR4 тестером

Запускаю материнскую плату в сборе

Всё отлично, всё работает. Хаб, память и процессор не спалил «модифицированный» сокет — и то хорошо.

Но это не конец истории.

Забирать материнскую плату из ремонта пришел сам владелец. Мы договорились что я завершу сборку ПК, поставлю операционную систему и всё проверю. Поэтому владелец принёс системный блок со всеми комплектующими.

После установки отремонтированной материнской платы в корпус ПК изображение ВНЕЗАПНО не появилось. Проблема оказалась в неправильно смонтированных стойках-креплениях платы в корпусе.

Теперь это была уже моя невнимательность. Впрочем, проблема решилась за пару минут — ведь на столе то оно работает!

В итоге материнская плата конечно спасена, но гарантии магазина она лишилась. Этот момент мне пришлось долго объяснять владельцу, у которого похоже возникло много вопросов к компьютерному мастеру.

MSI Z87 MPOWER после неудачного обновления процессора

Читателю привет и с наступившим!

Новый год прошёл, как и вручение подарков кому-то или себе любимому, а у кого-то использоваться подарок не получилось.

Сегодняшний пациент одна из добротных материнок на 1150 сокете и Z87 чипсете — MSI Z87 MPOWER. На НГ владелец решил сменить свой I3 на I7 и всё бы ничего, только замена проца не обошлась без фиаско и были погнуты контакты в сокете, после чего плата перестала давать картинку и вставала на коде 55, жалуясь на проблемы с ОЗУ. Пытаться запустить доску с проблемами в сокете, конечно, смелое решение, но ладно.

Так выглядит сия плата.

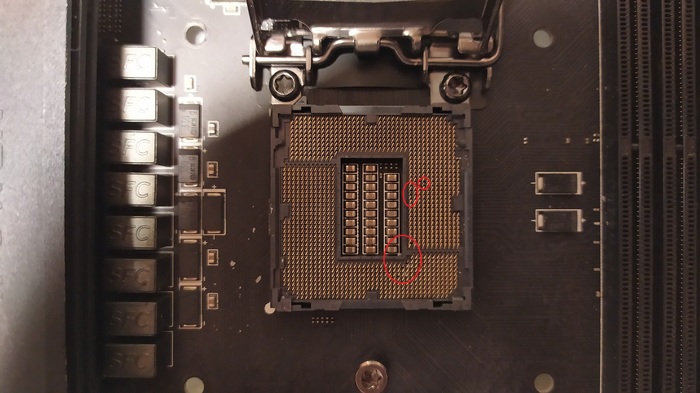

При беглом осмотре нашлись и проблемные участки в сокете.

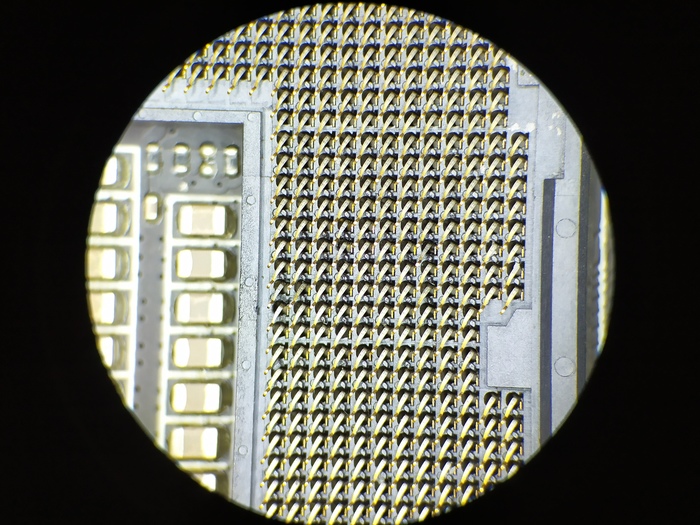

Глянем, что там конкретно с ножками и сколько их примерно.

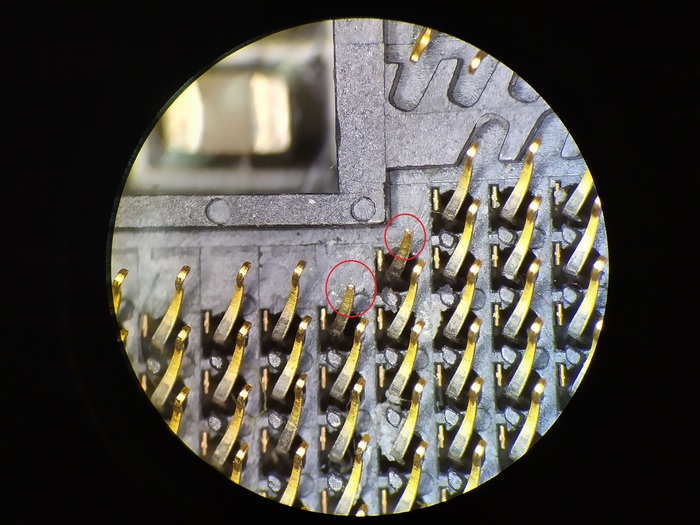

У пары ножек уже исчезли верхушки

Эта завернулась в бараний рог уже.

А эти кривые и косые какие-то

Итого получается 8 ножек, которые пойдут в мусорку без всяких выправлений и будут заменены на новые.

А вот и кусок какой-то из ножек, который валяется уже на других.

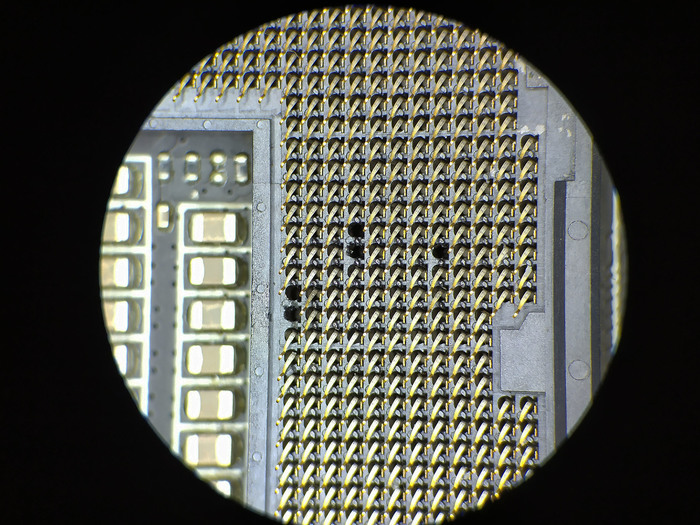

Вытащим их для замены. Без гнутых и обломанных ножек выглядит сокет как-то так.

Новые ножки готовы для установки уже и лежат балдеют.

А это гнутые или сломанные уже.

Поставим целые ножки в пустые места и получится что-то такое.

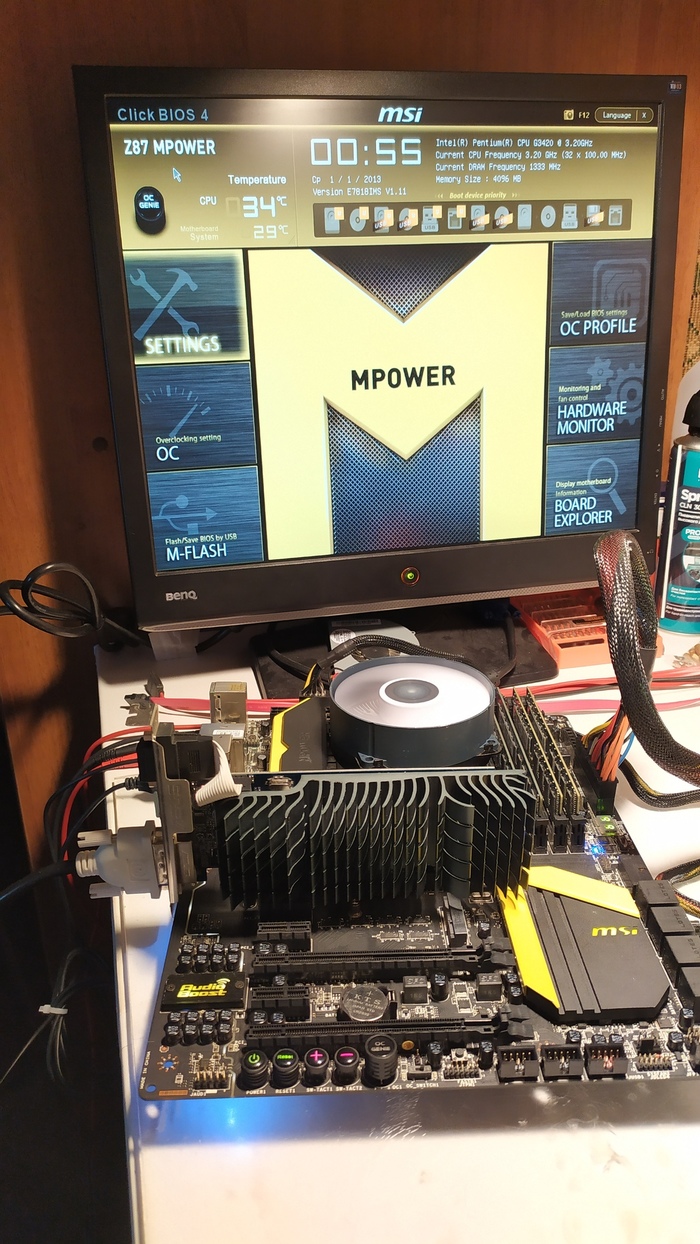

После этого плата успешно запустилась и появилось кино.

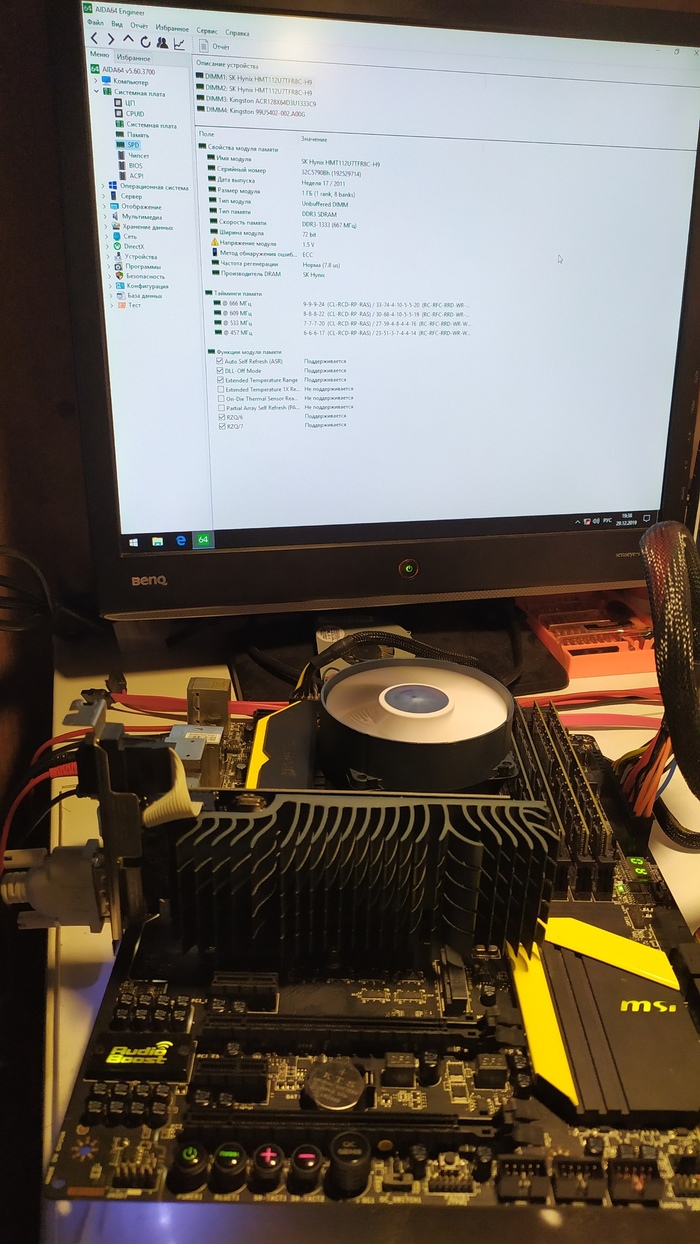

AIDA64 тоже показывает, что все 4 модуля определяются и работают.

На этом можно закончить. Теперь главное, чтобы владелец не погнули ножки при установке проца снова.

Ремонт сокета Intel

Принесли мне значится комп на «почистить». Мол, термопасту я сам поменял, только кулер что то нормально защелкиваться не хочет, да и видеокарту тоже неплохо бы почистить, а это уже как то сложно для владельца. С кулером все просто, Отломилась одна пластиковая защелка. А вот после чистки комп что то внезапно не включается, хотя владелец утверждает, что все работало, даже после того как он поменял термопасту. Опустим диагностику, сразу покажу, что было под процом:

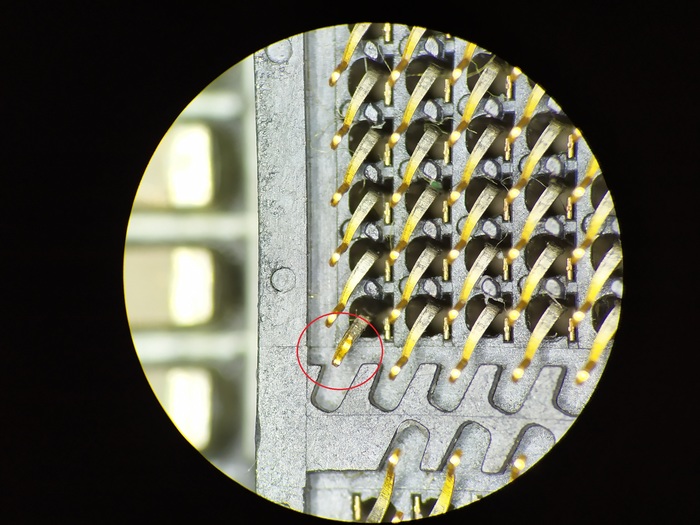

Ножка Vss замята на ножку Vdd, логично, что старта нет. Проблема в том, что это сокет производства Foxconn, по опыту у них ножки очень нежные, при таком малом радиусе места изгиба и изгибе на 180° при выгибании обратно велик шанс сломаться. Да, спросите вы, а разве есть сокеты не фокскон? Есть, выгибал я без каких либо проблем ножки обратно из ситуации похуже, в плате Acer от какой то готовой машины по ним прошлись пылесосом, и сокет там был точно не Foxconn, но увы, не помню какой. Так вот, в нашем случае, при выравнивани по месту излома ножка ожидаемо треснула. Чтож, будем паять. Вопреки общеизвестному способу «сдонорить кусок ноги с другого сокета и напаять поверх» я предпочитаю восстанавливать их проволочкой. Да, луженая медная проволока через пару лет окислится, в отличие от позолоты на стальной оригинальной ножке, но эта проблема останется на мне, ибо следующие чистки буду проводить я, ну а пошкрябать чем нибудь ножку под микроскопом дело пяти минут. В любом случае, проволокой удобнее, чем напаивать ножку.

Собственно вот что мы имеем, запаяв изогнутую по подобию ножки проволочку. Ну и по классике, иголка от шприца для масштаба

Как то так. Работоспособность восстановлена. Вывод — аккуратнее с интеловскими сокетами, и не всегда верьте людям, которые говорят, что до вас все работало. Но это и так все знают. Правда же? 🙂
